列管式換熱器分類介紹
列管式換熱器應屬於結構簡單,實際操作方便,列管式換熱器可用各種結構材料製造,能在高溫、高壓下使用,是目前應用較廣的換熱器類型。那麽常見的列管式換熱器有固定管板式換熱器、浮頭換熱器及u型換熱器,下麵河南意達換熱小編為大家介紹結構、優缺點及適用範圍。
1、固定管板式換熱器的介紹
固定管板式換熱器結構設計:管束接入在管板上,管板與箱體相焊。
固定管板式換熱器優勢:結構設計簡單緊促,能承擔較高壓力,工程造價低,管程清洗便捷,管子受損時便捷堵管或替換。排管數比U形管換熱器多。
固定管板式換熱器缺陷:管束與箱體的壁溫或材料的膨脹係數相距比較大時,箱體和管束裏將造成比較大應力,因此應要設定柔性元器件。無法抽芯無法開展機械設備清洗。無法替換管束,維修成本費用較高。
固定管板式換熱器應用領域:殼程側介質清理不宜積垢,無法開展清洗,管程與殼程兩側溫度差並不大或溫度差比較大但殼壓力不高的場合。
2、浮頭換熱器的介紹
浮頭換熱器結構設計:兩邊管板中僅有一邊與箱體固定,另一頭可相應箱體自由挪動,稱作浮頭。浮頭由浮頭管板,鉤圈和浮頭蓋組合而成,是可拆接入,管束可從箱體中抽出來。管束與箱體的熱變形互相約束,不易造成應力。
浮頭換熱器優勢:可抽式管束,當換熱管為方形或拐角方形排序時,管束可抽出來開展機械設備清洗,適用易積垢及阻塞的情況。一邊可自由浮動,不需要考慮到溫度差應力,可用以大溫度差場合。
浮頭換熱器缺陷:構造複雜,工程造價高,設備沉重,材料耗費大。浮頭端構造複雜影響排管數。浮頭突麵在操作時,易造成漏氣。
浮頭換熱器應用領域:適用箱體和管束相互間壁溫度差比較大或殼程介質易積垢的場合。
3、U型管換熱器的介紹
U型管換熱器結構設計:僅有一塊管板,管束由多根U型管組合而成,管的兩邊固定在同一塊管板上,換熱管能夠自由伸縮式。
U型管換熱器優勢:以U型管尾部的自由浮動解決了溫度差應力的問題。結構設計簡單,價格低,承壓工作能力強。
U型管換熱器缺陷:由於受管彎曲半徑的限製,布管較少。殼程流體易產生短路。壞一條U形管等於兩根管,損毀率較高。
U型管換熱器應用領域:是換熱器中真正可用以高溫,高壓,高溫度差的換熱器。適用管殼壁溫度差比較大或殼程介質積垢要清洗,又不適合選用浮頭式和固定管板的場合。

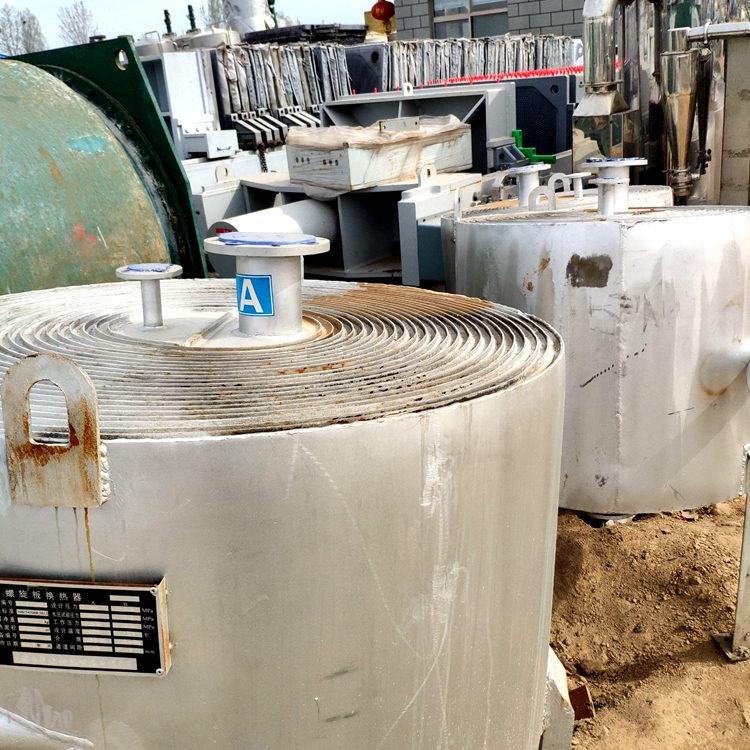

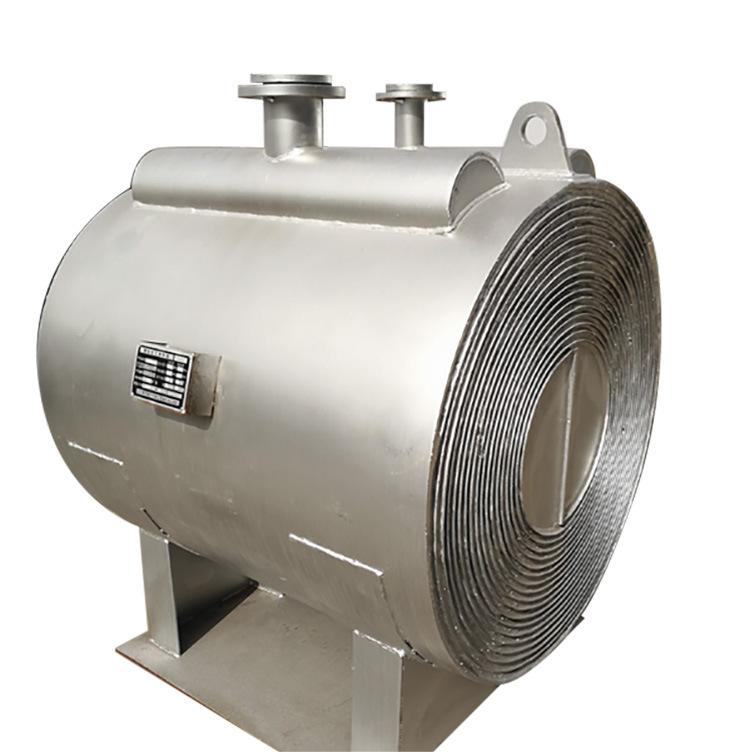

河南意達換熱設備生產螺旋板換熱器、碳鋼螺旋板換熱器、可拆式螺旋板換熱器、列管式冷凝器、不鏽鋼列管式換熱器以及臥式不鏽鋼螺旋板換熱器等設備。質量可靠,種類齊全,歡迎大家前來谘詢。
