螺旋板式換熱器類型以及優點缺點介紹
2022-06-08 23:35:40

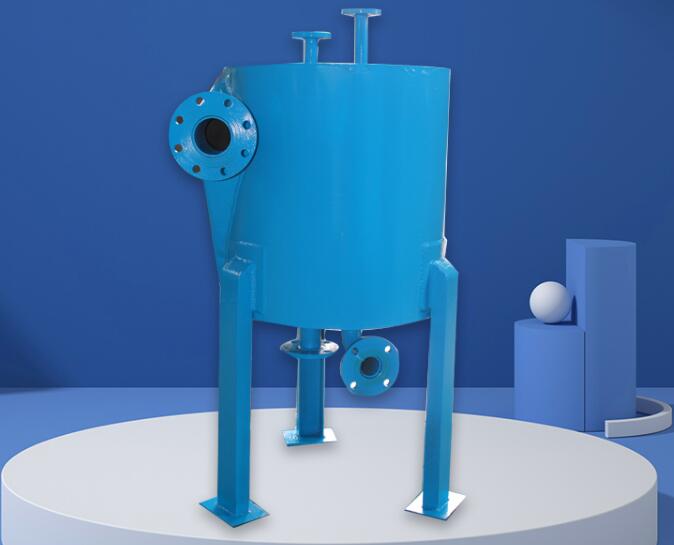

螺旋板式換熱器類型以及優點缺點介紹:

螺旋板式換熱器的主要好處:

(1)傳熱係數高。當流體在螺旋板間流動時,由於離心力作用及定距柱所引起的幹擾作用,故可在較低Re數(Re=1400~1800)下產生湍流,並允許選用較高的流速(對液體可達3m/s,對氣體可達30m/s),故傳熱係數比較高。如水對水的傳熱,傳熱係數可達2000~3000W/m-2·K。

(2)不易堵塞和結垢。由於流速較高,又是在螺旋通道中流過,能自行起到衝刷作用,故流體中的懸浮物不易沉積下來。即使產生汙垢,由於是單一流道,用化學處理除垢也很容易。同時,由於流道高速(螺旋板寬)zui大為2m,用高壓水或蒸汽清洗也很容易。

(3)兩流體都為螺旋流動時,由於流道長,而且可以認為是完全逆流流動,因而傳熱效率高,且便於控製溫度和利用低溫熱源。

(4)螺旋板式換熱器中,由於熱膨脹係數不同而產生的熱應力被螺旋板消除,所以沒有熱應力破壞。

(5)結構緊湊,製作簡便。單位體積的傳熱麵積約為列管式的3倍。

螺旋板式換熱器的缺點:

(1)操作壓力和溫度不能太高。特別是能承受的壓力較低,一般在2MPa(表壓)以下,操作溫度在400℃以下。

(2)不易檢修。因為整個換熱器已卷製焊接為一整體,一旦發生中間泄漏或其它故障,就很難檢修。當然,螺旋板厚度一般大於列管式換熱器傳熱管的厚度,因此,螺旋板泄漏的可能性很小。

(3)流體阻力較大。因流道長,其間又受定距柱和螺旋流動的影響,流體阻力比較大,在同樣物料和流速條件下,比直管要大2~3倍。

(4)在汙垢沉積嚴重的場合不能使用不可拆式螺旋板換熱器,要選擇能夠清洗通道的可拆卸式螺旋板換熱器。

螺旋板換熱器按照結構分類:

為了防止冷熱流體在螺旋板式換熱器中互相混流,必須對流體的通道進行很好的密封。根據通道密封形式,可以將較常用的螺旋板換熱器分為以下三種結構型式。

(1)Ⅰ型結構。

兩個螺旋流道的兩側完全焊接密封,如下圖所示,所以也稱為不可拆結構。兩流體在通道中均按螺旋形流動,通常冷流體從外周流向中心,熱流體從中心流向外周,完全是逆流。由於流體是在單流道中流動,流體分布狀況良好,但是流道的兩側均焊死,通道的清洗較困難。這種換熱器的中心軸可以垂直安裝,也可水平安裝。這種型式主要用於較清潔的液體與液體之間的換熱,也可用於流量不大時的氣體換熱或蒸汽冷凝。


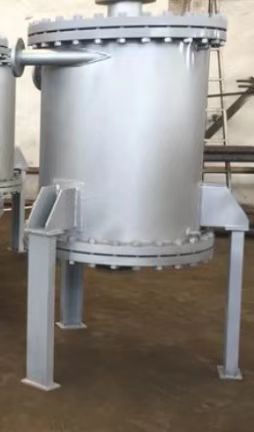

(2)Ⅱ型結構。

兩個通道的兩側交錯焊接密封,敞開處由墊片密封,如下圖所示,流體在兩個流道中仍按螺旋形流動。若墊片損壞則隻能一種流體滲漏,而不會導致兩種流體互漏。由於兩流體均有敞開處,隻要打開蓋頂就能進行清洗,所以也稱為可拆結構。但由於流道較窄,加上有定距柱,機械清洗仍不易進行。這種型式主要用於液-液換熱,也可用於流量不大時的氣體換熱或蒸汽冷凝。

(3)Ⅲ型結構

一個通道的兩側焊死,另一通道的兩側敞開,如下圖所示。流體在焊接通道中是螺旋流動,在敞開通道中是軸向流動。這種類型結構用於兩流體流量相差很大的情況,通常用於冷凝器及氣體冷卻器等。
