列管式冷凝器
2022-06-05 11:15:50

我公司生產的列管式冷凝器,分為碳鋼列管式冷凝器和不鏽鋼列管式冷凝器和碳鋼與不鏽鋼混合列管式冷凝三種。

1.列管式冷凝器的結構

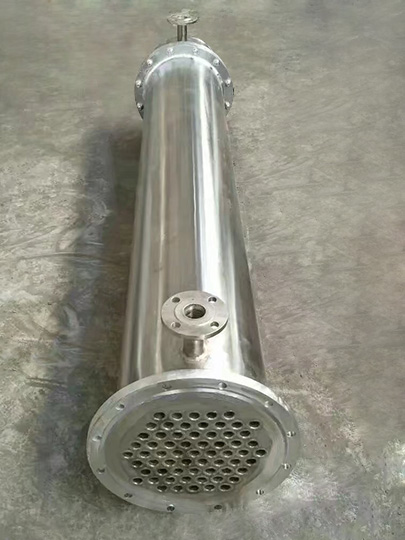

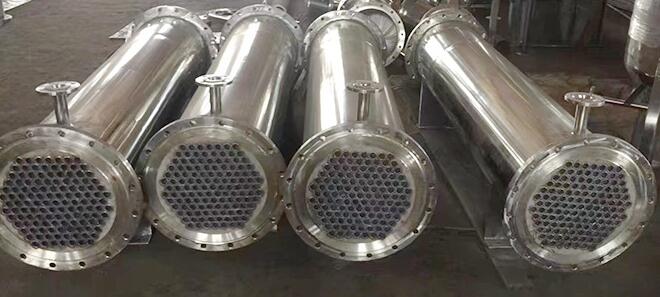

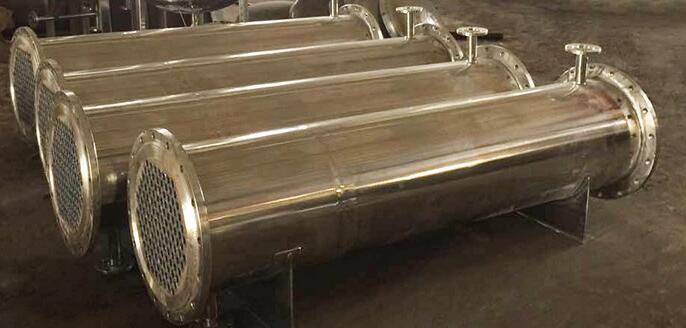

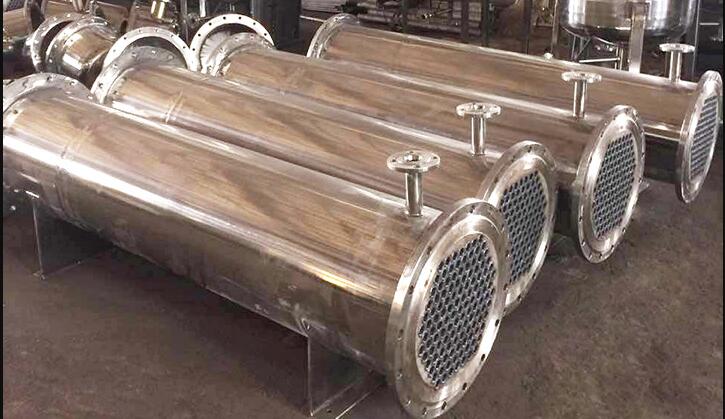

列管式冷凝器主要由外殼、管板(又稱花板)、管束、頂蓋(又稱封頭)等部件構成。在圓形外殼內裝入平行管束,管式兩端固定在管板上。管子在管板上的固定方法一般采用焊接法或脹管法。裝有進口或出口管的頂蓋用螺釘與外殼兩端法蘭相連,頂蓋與管板之間構成流體的分配室。是目前應用廣泛的一種,其結構簡單、堅固,製造容易,材料範圍廣泛,處理能力可以很大,適應性強。

進行熱交換時,冷卻水由頂蓋的連接管進入,在管內流動,這條路徑稱為管程;有害蒸氣在管束與殼體之間的空隙內流動,這條路徑稱為殼程;管束的表麵積就是傳熱麵積。在冷凝回收不論是對飽和蒸氣的冷凝還是對含不凝氣的冷凝過程中,一般情況下,在臥式冷凝器的殼程冷凝,因為無論從傳熱、壓力降及清掃方麵都比較合理。




2.列管式冷凝器的分類

(1)固定管板式換熱器:結構簡單、緊湊、能承受較高的壓力,造價低,管程清洗方便,管子損壞時易於堵塞或更換

(2)浮頭式換熱器:管內和管間易於清洗,不會產生熱應力;

(3)U形管換熱器:隻有一塊管板,管束由多根U形管束組成,管的兩端固定在同一塊管板上,管子可以自由伸縮。當殼體與U形換熱器有溫差時,不會產生熱應力。

(4)滑動管板式換熱器:結構簡單,造價低廉,必要時可在管箱增設隔板,強化傳熱。




3.列管式冷凝器的特點

(1)臥式殼程冷凝膜傳熱係數要比立式管內或管外的膜傳熱係數高數倍,同時不凝物不會在死角積累起來不易排出。

(2)冷卻水走管內便於清掃水垢。水走管內容易保證有較高的流速,這對降低水垢生成的速度與提高水膜的傳熱係數都有好處。

(3)臥式列管式冷凝器,使低層管子處於冷卻水進口處,而使冷凝液積於底層,以便降低冷凝液的溫度。在表麵冷凝係統中,對冷凝液進一步冷卻很重要,如果冷凝係統中的溫度較高,一接觸空氣有機氣體就會有大量揮發,一般冷凝液的出口溫度要求在60℃或更低。當然也可以增加一個單獨的冷卻器,不過這樣要增加費用。
