解析螺旋板式換熱器中分程隔板在受力上的情況

    解析螺旋板式換熱器中分程隔板在受力上的情況

    螺旋板式換熱器中分程隔板工作原理

　　分程的隔板在多管程換熱器中，是屬於必不可缺的零件之一，其主要的作用則是迫使給水按照規定的行程來進行流動。但是，當分程的隔板在密封上出現破壞而發生泄漏的時候，給水則會出現短路的現象，導致部分或者是全部的給水，在沒有經過換熱管進行加熱，而直接從隔板破損的地方泄漏到給水的出口處。

　　如果整個泄漏的量比較少的時候，會導致給水口在溫度上降低；但是，如果隔板的破損處可以讓整個給水直接的從隔板流入到給水口的話，那麽給水的溫度和給水的進口溫度基本上是相同的，這時候則代表換熱器在換熱的效果上失去效果。

　　因此可以明顯的分辨出，分程隔板對多管程的換熱器，在整個換熱上起到的作用有多重要。

　　正常情況下，螺旋板式換熱器中分程的隔板可以在應力上分為三個方麵

       一、因為壓力差而導致其出現彎曲的應力；

　　二、簡體在徑向的膨脹上所引起的應力；

　　三、筒體和隔板在熱膨脹差上出現的應力。

　　隔板容易發生破壞的地方，應該就是和簡體之間的焊接縫隙處，主要的原因是隔板和簡體的焊縫都屬於角焊縫，兩者都具備較大的集中應力，除此之外，筒體在徑向的膨脹上，因為隔板而引起的應力也是比較高的。

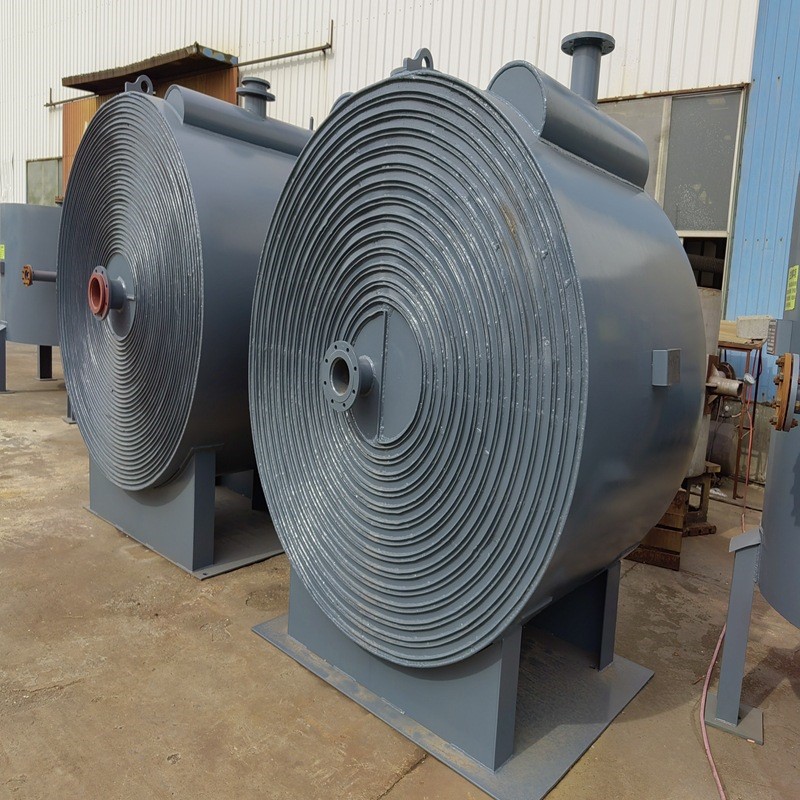

　　螺旋板式換熱器是一種高效換熱設備，適用氣-氣、氣-液、液-液，以及用於冷凝和液體蒸發傳熱。

　　螺旋板式換熱器優點

　　螺旋板式換熱器產品具有傳熱效率高，汙垢自清能力強，節能效果好，體積小、價格便宜，使用可靠等優點。

　　螺旋板式換熱器應用領域

　　螺旋板式換熱器產品廣泛適用於化學、石油、溶劑、醫藥、食品、輕工、紡織、冶金、軋鋼、焦化等行業。

　　螺旋板式換熱器結構分類

　　按結構形式可分為（Ⅰ型）不可拆式螺旋板式換熱器和（Ⅱ型、Ⅲ型）可拆式螺旋板式換熱器。
